[数码] 个人自用的充电头(兼充电宝)新闻楼

[复制链接]

发表于 2025-7-31 15:03 来自手机 | 显示全部楼层
OldGlory 发表于 2025-7-31 14:00
安克65w都有ahb的,做了二次降压效率还是不错

哪个型号?是不是单220V的?
回复

使用道具 举报


发表于 2025-7-31 16:45 | 显示全部楼层
请问支持一加手机快充协议的充电头和充电宝有推荐么
回复

使用道具 举报

 楼主| 发表于 2025-7-31 20:01 | 显示全部楼层
nebulanoby 发表于 2025-7-31 15:03
哪个型号?是不是单220V的?

a2669 宽幅的
回复

使用道具 举报


发表于 2025-7-31 20:20 来自手机 | 显示全部楼层
本帖最后由 nebulanoby 于 2025-7-31 20:25 编辑
OldGlory 发表于 2025-7-31 20:01
a2669 宽幅的


A2669的宣传页面没宣传拓扑啊,你看比如737那种,用了AHB他会说的

网上也没找到拆解,能帮手找到拆解资料吗,谢谢
回复

使用道具 举报

发表于 2025-7-31 20:42 来自手机 | 显示全部楼层
敲碗等安克prime新品
回复

使用道具 举报

 楼主| 发表于 2025-7-31 21:40 | 显示全部楼层
nebulanoby 发表于 2025-7-31 20:20
A2669的宣传页面没宣传拓扑啊,你看比如737那种,用了AHB他会说的

网上也没找到拆解,能帮手找到拆解资 ...

其实就是737那一套东西去掉pfc
回复

使用道具 举报


发表于 2025-7-31 23:20 来自手机 | 显示全部楼层
OldGlory 发表于 2025-7-31 21:40
其实就是737那一套东西去掉pfc

这不可能的兄弟,AHB的传递函数是buck类而不是常用反激的buckboost
反激没有PFC只是难受,而AHB没有PFC的话,低压输入时要出高电压就只能把变压器变比做得很小
回复

使用道具 举报

 楼主| 发表于 2025-7-31 23:32 | 显示全部楼层
nebulanoby 发表于 2025-7-31 23:20
这不可能的兄弟,AHB的传递函数是buck类而不是常用反激的buckboost
反激没有PFC只是难受,而AHB没有PFC的 ...

是这样的,所以有二次降压
回复

使用道具 举报


发表于 2025-7-31 23:38 来自手机 | 显示全部楼层
OldGlory 发表于 2025-7-31 23:32
是这样的,所以有二次降压

有二次降压是因为他要做多口啊

二次降压代表隔离级的输出电压比常用的更高,那这样匝比就更小,原边峰值和RMS电流更大,关断损耗更大
回复

使用道具 举报

 楼主| 发表于 2025-7-31 23:51 | 显示全部楼层
nebulanoby 发表于 2025-7-31 23:38
有二次降压是因为他要做多口啊

二次降压代表隔离级的输出电压比常用的更高,那这样匝比就更小,原边峰值 ...

市面上这些ahb的变压器都是小匝比的
回复

使用道具 举报


发表于 2025-8-1 00:02 来自手机 | 显示全部楼层
本帖最后由 nebulanoby 于 2025-8-1 00:03 编辑
OldGlory 发表于 2025-7-31 23:51
市面上这些ahb的变压器都是小匝比的


所以我说AHB就应该配PFC啊,配了PFC就可以上大匝比了,我这边分析报告有不少

小匝比直接影响副边同步整流耐压,考虑surge,原边硬开ringing等问题,小匝比的SR耐压要多少?管子怎么选嘛
电流应力比起匝比正常的QR也是一坨,拓扑上带来的优势被小匝比带来的应力上升导致的额外损耗吃掉一大半
回复

使用道具 举报

 楼主| 发表于 2025-8-1 00:24 | 显示全部楼层
nebulanoby 发表于 2025-8-1 00:02
所以我说AHB就应该配PFC啊,配了PFC就可以上大匝比了,我这边分析报告有不少

小匝比直接影响副边同步整 ...

那QR还真做不到这个功率密度这个效率,安克后续也不迭代这个头子了
回复

使用道具 举报


发表于 2025-8-1 00:30 来自手机 | 显示全部楼层
OldGlory 发表于 2025-8-1 00:24
那QR还真做不到这个功率密度这个效率,安克后续也不迭代这个头子了

唉AHB这个就不聊下去了,有实际的拆解报告再说吧

QR后续还有说法的,真ZVS这块估计明年就有片子给电源厂试用了,配合器件的提升,可能过几年反而真能成为功率密度最高的拓扑
回复

使用道具 举报

 楼主| 发表于 2025-8-1 00:38 | 显示全部楼层
nebulanoby 发表于 2025-8-1 00:30
唉AHB这个就不聊下去了,有实际的拆解报告再说吧

QR后续还有说法的,真ZVS这块估计明年就有片子给电源厂 ...

我只能说是xdps2201但我没有证据,手里的舍不得拆
回复

使用道具 举报


发表于 2025-8-1 00:47 来自手机 | 显示全部楼层
本帖最后由 nebulanoby 于 2025-8-1 01:34 编辑
OldGlory 发表于 2025-8-1 00:38
我只能说是xdps2201但我没有证据,手里的舍不得拆


其实这个反而是我不太信2669有AHB的原因,737的宣传页面上明确写着HFB的,2669真用2201的话怎么就不写了
回复

使用道具 举报


发表于 2025-8-1 04:51 | 显示全部楼层
猫空 发表于 2025-7-31 16:45
请问支持一加手机快充协议的充电头和充电宝有推荐么

同黑厂,目前我相中了钢14,1W5的,体积非常可以,EDC神器

但是……  没3C,搞得我一直在观望中
回复

使用道具 举报

 楼主| 发表于 2025-8-1 12:42 来自手机 | 显示全部楼层
ai小电拼的拆解出了
https://www.chongdiantou.com/archives/1754016830913.html
总体上来说是一款非常可惜的产品,想法很好,实现很烂
目前我所知道的唯一真不断连(其他不断连头子电流会归零这个不会),全自动精细调节pdo+app手动调节pdo的头子,可玩性极强
但是被垃圾效率和垃圾散热毁了,标160w结果稳100w都难

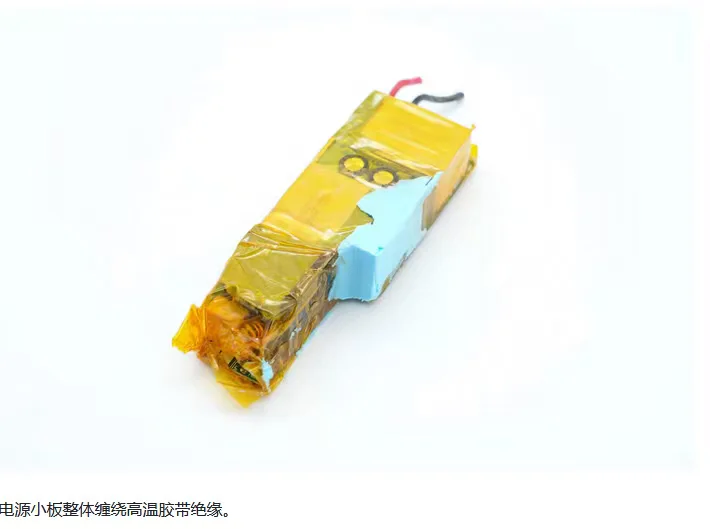

爱范儿这帮人就是没做硬件的经验,一拆开来哪哪都是正常可以避免的设计,比如这个胶带包初级,看了都难绷
但话说回来专业厂家也不可能立项这种高可玩性头子,要么淘宝diy做要么就是爱范儿这种互联网公司做,只能说很遗憾
回复

使用道具 举报


发表于 2025-8-1 14:22 来自手机 | 显示全部楼层
nebulanoby 发表于 2025-7-31 20:20
A2669的宣传页面没宣传拓扑啊,你看比如737那种,用了AHB他会说的

网上也没找到拆解,能帮手找到拆解资 ...

同问,最近需要买个充电头,找了一圈anker67W和100W的A2669和A2688都没有评测或者拆解资料。
回复

使用道具 举报

 楼主| 发表于 2025-8-1 19:06 | 显示全部楼层
gaosf 发表于 2025-8-1 14:22
同问,最近需要买个充电头,找了一圈anker67W和100W的A2669和A2688都没有评测或者拆解资料。 ...

A2688不是很推荐,不如安克自己的100w带屏
回复

使用道具 举报


发表于 2025-8-1 21:18 来自手机 | 显示全部楼层
OldGlory 发表于 2025-8-1 19:06
A2688不是很推荐,不如安克自己的100w带屏

A2688有啥问题或者缺陷吗?我主要是考虑这玩意大小比较小带着方便,屏幕对我而言也不是必需品。就是不知道这么小的体积温度和纹波会不会特别高。
回复

使用道具 举报


发表于 2025-8-1 21:43 来自手机 | 显示全部楼层
月見里時雨 发表于 2025-8-1 04:51
同黑厂,目前我相中了钢14,1W5的,体积非常可以,EDC神器

但是……  没3C,搞得我一直在观望中 ...

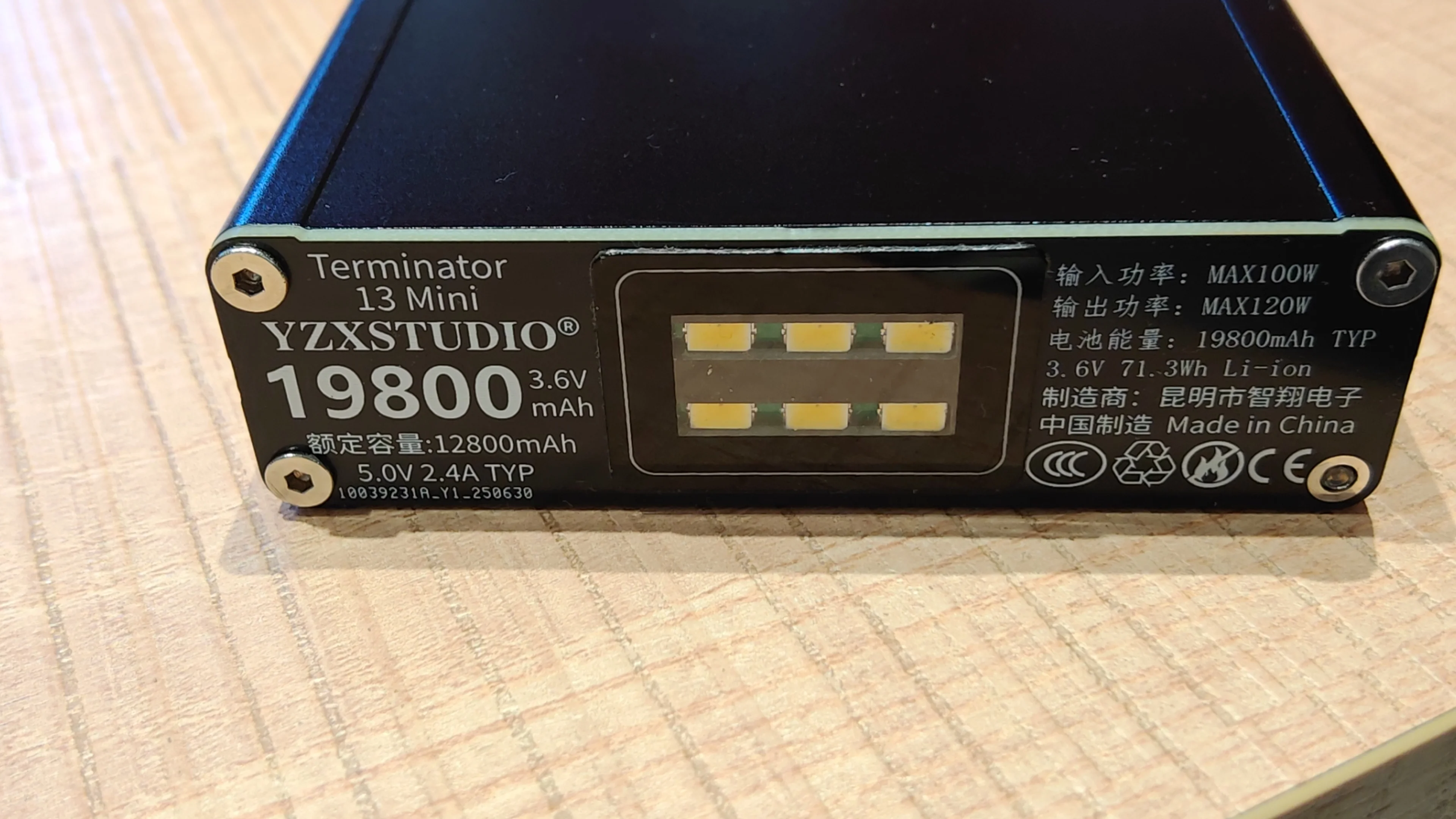

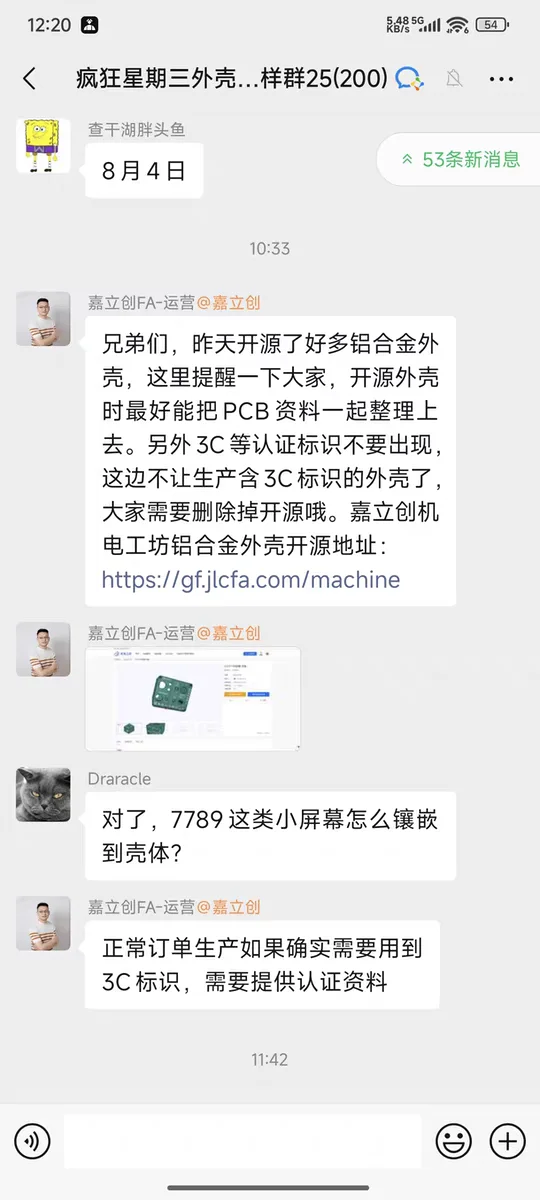

这家的吗,可以在客服的网盘拿到铭牌PCB板工程文件,稍微改下以后,嘉立创打印个新客免费样板就能换上(个人行为,不供参考),说实话俺寻思比现售绝大部分3C充电宝安全性都高,个人也是带着刚从飞机下来没问题的。



—— 来自 鹅球 v3.3.96
回复

使用道具 举报

 楼主| 发表于 2025-8-1 22:17 | 显示全部楼层
gaosf 发表于 2025-8-1 21:18
A2688有啥问题或者缺陷吗?我主要是考虑这玩意大小比较小带着方便,屏幕对我而言也不是必需品。就是不知 ...

效率问题,根本稳不住100w
回复

使用道具 举报


发表于 2025-8-1 23:18 来自手机 | 显示全部楼层
本帖最后由 gaosf 于 2025-8-2 01:00 编辑
OldGlory 发表于 2025-8-1 22:17
效率问题,根本稳不住100w


查了一下确实不太行,那就不考虑Anker的100W了。
回复

使用道具 举报


发表于 2025-8-2 09:30 来自手机 | 显示全部楼层
KafuuChino 发表于 2025-8-1 21:43
这家的吗,可以在客服的网盘拿到铭牌PCB板工程文件,稍微改下以后,嘉立创打印个新客免费样板就能换上( ...

草,天才
回复

使用道具 举报


发表于 2025-8-2 09:46 来自手机 | 显示全部楼层
gaosf 发表于 2025-8-1 23:18
查了一下确实不太行,那就不考虑Anker的100W了。

我感觉楼主和你鸡同鸭讲了,他应该在指不带屏的型号;Anker型号太杂了,讨论起来很麻烦

没有明确强制需求的话,我是不推荐带屏和wifi的机子的,这一块的器件的耐温太低了,会导致温控保守很多,要不就是不管器件寿命
回复

使用道具 举报


发表于 2025-8-2 11:58 来自手机 | 显示全部楼层
nebulanoby 发表于 2025-8-2 09:46
我感觉楼主和你鸡同鸭讲了,他应该在指不带屏的型号;Anker型号太杂了,讨论起来很麻烦

没有明确强制需 ...

我知道lz说效率不行的是A2688,个人也没有买带屏幕充电器的需求。其他100W级的找了一下,就是带屏的A121B和不带屏的A2145,这两个对我来说尺寸和重量还是大了一点,出门放包里不太方便。另外还有一个没在国内销售的A2343据说配置比A2688好一点,但既然国内买不到就不考虑了。
回复

使用道具 举报


发表于 2025-8-2 12:52 来自手机 | 显示全部楼层
gaosf 发表于 2025-8-2 11:58
我知道lz说效率不行的是A2688,个人也没有买带屏幕充电器的需求。其他100W级的找了一下,就是带屏的A121B ...

我的意思是说楼主应该是推荐你买不带屏的100W,现在看来你的意思应该是不带屏的那个也不太满意所以直接不看AK了吧

A2343其实G一搜就有,AK直接在页面里说了就是PFC+AHB(所以还是那句我不太相信2669用了AHB)

2343的造型就决定了他温升和长期满载输出时间不可能非常好,这个不是电路配置决定的,是造型和体积决定的
回复

使用道具 举报


发表于 2025-8-2 13:04 来自手机 | 显示全部楼层
nebulanoby 发表于 2025-8-2 12:52
我的意思是说楼主应该是推荐你买不带屏的100W,现在看来你的意思应该是不带屏的那个也不太满意所以直接不 ...

确实,尺寸和持续输出没法兼顾。
回复

使用道具 举报


发表于 2025-8-2 13:14 来自手机 | 显示全部楼层
OldGlory 发表于 2025-8-1 12:42
ai小电拼的拆解出了
https://www.chongdiantou.com/archives/1754016830913.html
总体上来说是一款非常可惜 ...

糖厂这玩意以前我给领导提过idea,领导估计觉得不够极致小不好吹逼所以忽略了。可玩性这种玩意在大厂规划人员的kpi里根本没有优先级,他们更担心成本及可靠性返还率啥的

刚刚看到了拆解,这玩意功率级可用体积其实很捉鸡了,而且合理怀疑功率级是找IC原厂AE帮手做的,IC供应商东科又没有LLC,也就只能硬着头皮上AHB,他这个AHB看拆解,堆的谐振电容容量又是不太够的样子。然后DCDC级又全是合封开关管的IC,还和FPGA共板,一套下来在满功率持久这一块不用有太高期待了。
回复

使用道具 举报


发表于 2025-8-2 14:42 | 显示全部楼层
KafuuChino 发表于 2025-8-1 21:43
这家的吗,可以在客服的网盘拿到铭牌PCB板工程文件,稍微改下以后,嘉立创打印个新客免费样板就能换上( ...

6,还有这种操作

那我双11再入手吧,现在在用的sd20mpb还没卖出去
回复

使用道具 举报

 楼主| 发表于 2025-8-2 15:20 来自手机 | 显示全部楼层
月見里時雨 发表于 2025-8-2 14:42
6,还有这种操作

那我双11再入手吧,现在在用的sd20mpb还没卖出去

回复

使用道具 举报


发表于 2025-8-2 16:48 来自手机 | 显示全部楼层
OldGlory 发表于 2025-8-2 15:20

唉,那就算了....   不追求快充了,等未来新标准出来再打算吧

红魔能量卡将就用下吧
回复

使用道具 举报


发表于 2025-8-8 16:12 来自手机 | 显示全部楼层
安克带屏100w和140w推荐哪个啊?pdd搞了个50券,感觉差价也不大
回复

使用道具 举报


发表于 2025-8-18 22:44 来自手机 | 显示全部楼层
nebulanoby 发表于 2025-8-2 12:52
我的意思是说楼主应该是推荐你买不带屏的100W,现在看来你的意思应该是不带屏的那个也不太满意所以直接不 ...


还是没死心搞了个A2343,到手一用发现PPS只支持到25W…麻了。可能是型号比较老的原因。
回复

使用道具 举报

 楼主| 发表于 2025-8-19 12:22 来自手机 | 显示全部楼层
gaosf 发表于 2025-8-18 22:44
还是没死心搞了个A2343,到手一用发现PPS只支持到25W…麻了。可能是型号比较老的原因。 ...

a2343支持5a pps的 检查一下你的线有没有emarker
回复

使用道具 举报


发表于 2025-8-19 18:24 来自手机 | 显示全部楼层
OldGlory 发表于 2025-8-19 12:22
a2343支持5a pps的 检查一下你的线有没有emarker


试了一下带emarker的线,还是只有20多W输出。自用的手机是红魔10pro+,也可能是这个型号的手机不支持5A的PPS吧。
回复

使用道具 举报


发表于 2025-8-19 19:45 | 显示全部楼层
本帖最后由 asdfdsa456 于 2025-8-19 19:48 编辑
gaosf 发表于 2025-8-19 18:24
试了一下带emarker的线,还是只有20多W输出。自用的手机是红魔10pro+,也可能是这个型号的手机不支持5A的 ...


红魔估计是16v的pps
安克这个小众充电头只有3-11v 5a pps,8v*3a=24w

酷态科120w和努比亚100w  有3-21v 5a档位。努比亚做工不如酷态科。
回复

使用道具 举报


发表于 2025-8-19 22:48 | 显示全部楼层
红魔直接用自家努比亚的头子啊,支持120w的
回复

使用道具 举报


发表于 2025-8-20 09:34 | 显示全部楼层
有没有推荐给便携式笔记本用的充电头子
现在用的是之前华为90w的那个头子 也不小
是不是笔记本的功率都要到100w以上会好一些
回复

使用道具 举报


发表于 2025-8-20 09:37 来自手机 | 显示全部楼层
xiaomisavior 发表于 2025-8-20 09:34
有没有推荐给便携式笔记本用的充电头子
现在用的是之前华为90w的那个头子 也不小
是不是笔记本的功率都要 ...

那要看你笔记本需求多大功率稳定输出,稳100w的个头都比较大,稳65w的最近倒是出了几个个头不算太大的。

—— 来自 鹅球 v3.5.99
回复

使用道具 举报
